Техническая документация:


Направленная панельная MIMO 4X4 5G антенна KROKS KAA15-4800 с коэффициентом усиления 15 дБ рекомендуется для использования в сетях 5G band n79 в диапазоне частот 4300-5100 МГц.

В основании антенну установлены 4 разъема N типа для подключения активного оборудования через кабельные сборки.

Входы антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования.

Корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений. Основание антенны окрашено полимерной порошковой краской.

Габариты (длина , ширина , высота ), мм
300  x   300  x   100

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
255  x   255  x   110
Масса в индивидуальной упаковке, грамм
1400
Количество товаров в групповой упаковке, шт
12

Антенны- характеристики :

Рабочий диапазон частот, МГц
4300-5100
Усиление антенны, дБ
15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
Максимальная подводимая мощность, Вт
10
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Развязка между портами не менее, дБ
30
Стандарт связи
5G
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
MIMO 4x4

Графики КСВ, диаграммы направленности:

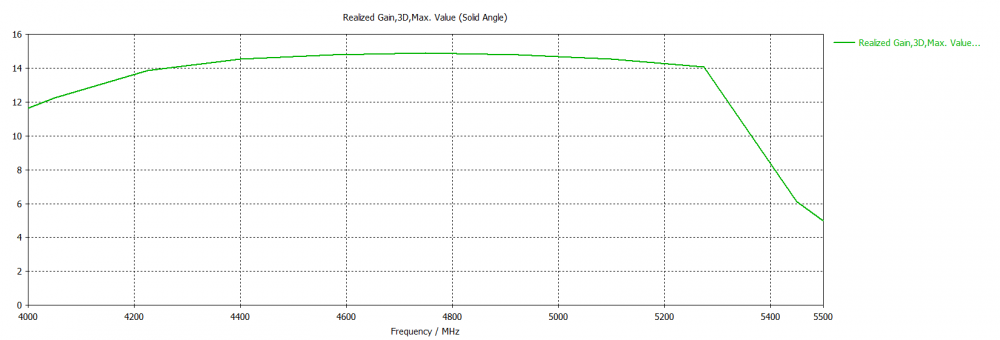

Коэффициент усиления: Кус (4000-5500).png
КСВН: КСВн (4000-5500).png
Диаграмма направленности в плоскости Н: H-плоскость.jpg
Диаграмма направленности в плоскости E: E-плоскость.jpg

Комплектация:

Антенна KROKS KAA15-4800 MIMO 4x4
Руководство по эксплуатации (паспорт)
Хомут для крепления на мачту
Упаковка
