Техническая документация:


Антенна KP9-8696-RFID предназначена для эксплуатации в системах логистики и учета движения транспорта. Антенна позволяет увеличить дальность считывания RFID-меток, а также повысить надежность срабатывания. Предназначена для работы с метками как американского, так и европейского стандартов благодаря широкому диапазону частот - от 860 до 960 МГц.

Кроме того, эта антенна может использоваться в системах усиления мобильной связи, особенно внутри помещения. Во-первых, она имеет низкий уровень боковых и заднего лепестков, что позволяет достичь высокой развязки. Во-вторых, благодаря  круговой поляризации уменьшается вероятность замирания сигналов при интерференции. При пересечении зон излучения двух антенн с круговой поляризацией вектора поляризации антенн постоянно вращаются и не могут сложиться друг с другом с образованием устойчивой картины максимумов и минимумов, что с большей вероятностью происходит при использовании антенн с линейной поляризацией.

Корпус антенны устойчив к погодным условиям. Антенна может использоваться как внутри, так и вне помещений. Антенна отлично работает как на прием, так и на передачу сигнала.

Корпус антенны выполнен из высококачественного АБС (ABS)- пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Антенна предназначена для установки на мачту или на стену со стеновым кронштейном КН-200.

Габариты (длина , ширина , высота ), мм
305  x   305  x   125

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
310  x   310  x   90
Масса в индивидуальной упаковке, грамм
1500

Антенны- характеристики :

Рабочий диапазон частот, МГц
860-960
Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
1.5
Поляризация
Круговая
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
RFID
GSM 900
UMTS 900
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

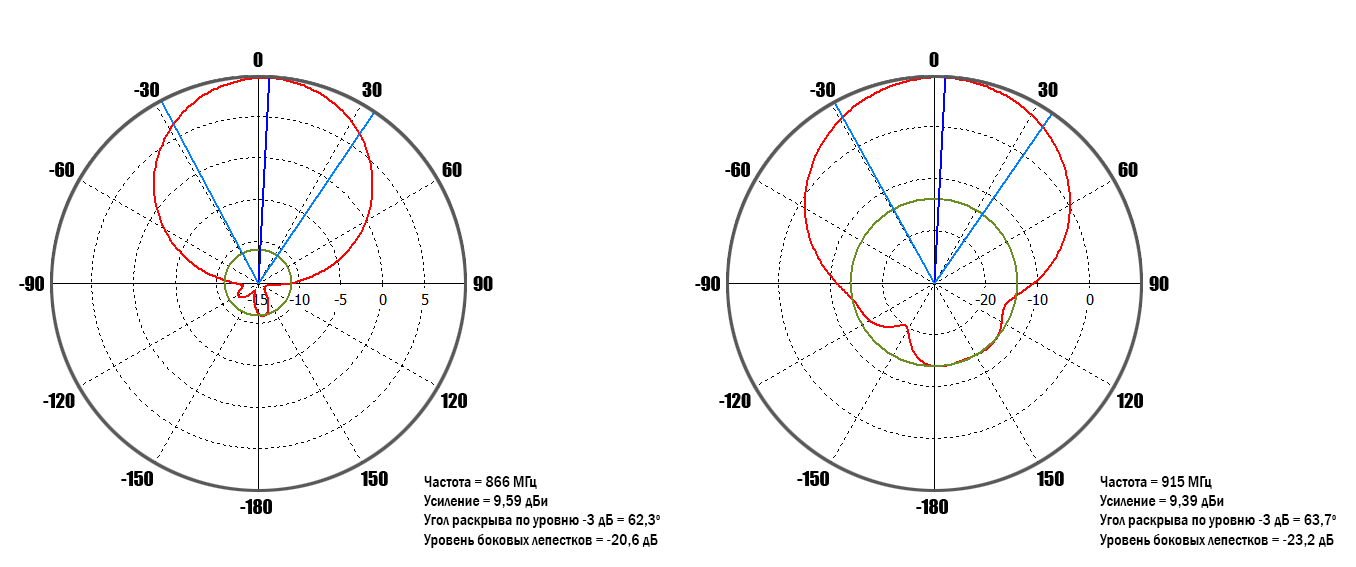

Диаграмма направленности в вертикальной плоскости: ДН866_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН866_90.jpg

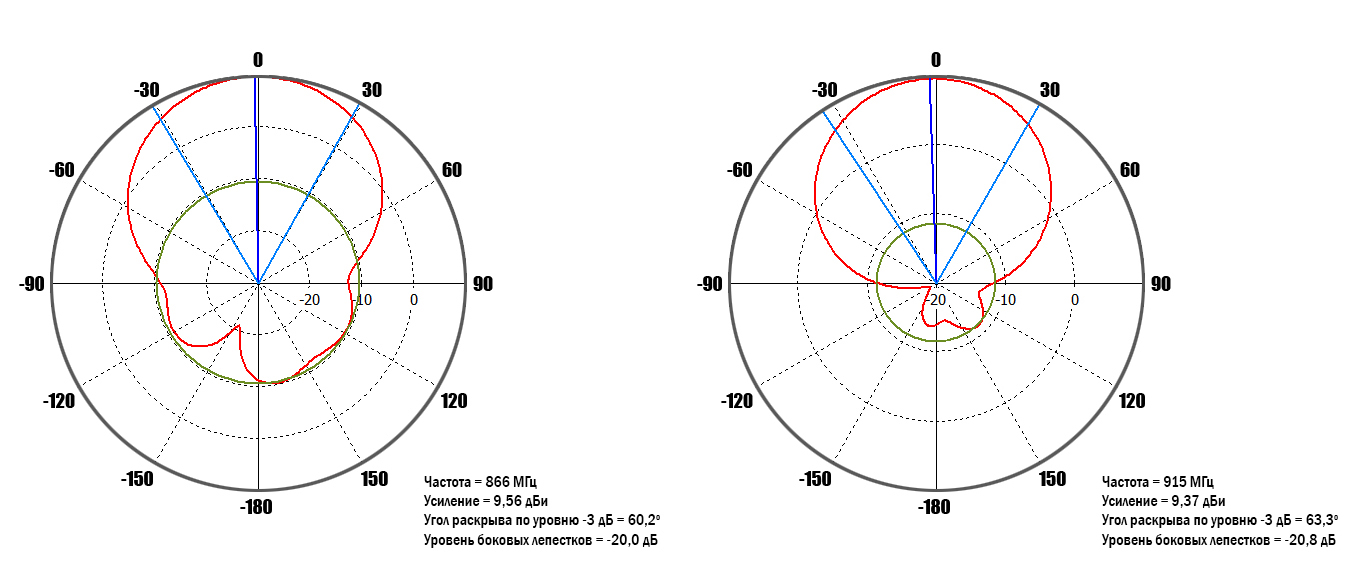

Диаграмма направленности в вертикальной плоскости: ДН915_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН915_90.jpg
КСВН: +КСВ.jpg

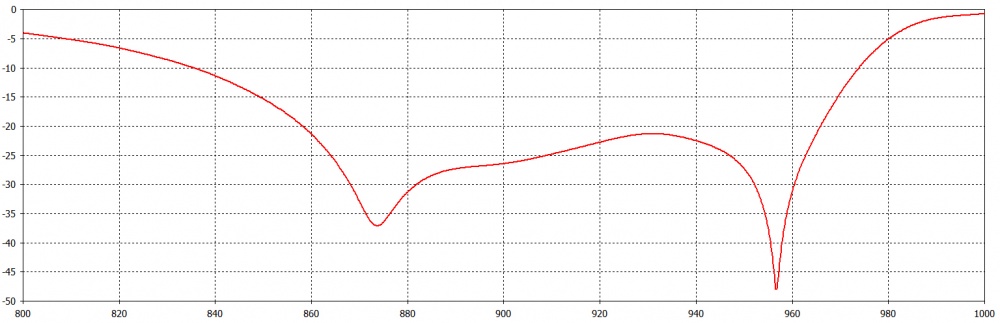

График обратных потерь : +S11.jpg

Комплектация:

Антенна
Угловая скоба
Хомут для крепления к трубе и набор метизов
Паспорт
Упаковка
